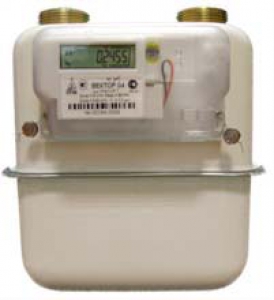

Счетчик газа Вектор G4 Т

Цена

2700 руб.-.

Производитель: Петербургский завод измерительных приборов

У нас вы можете купить газовый счётчик bk g4 (диафрагменный) в левом или правом исполнении. Наличие на складе в Москве. Цены и гарантия от производителя. Скидки для оптовых покупателей.

Технические характеристики

Параметр	Значение
Номинальный расход – Qn (м3/ч)	4,0
Циклический объём (дм3)	1,2
Максимальный расход - Qmax (м3/ч)	6,5
Минимальный расход - Qmin (м3/ч)	0,04
Максимальное рабочее давление – Pmax (кПа)	50
Пределы допускаемой относительной погрешности в диапазоне расходов, %: Qmin Q < 0,1Qnom; 0,1Qnom Q Qmax	±3 ±1,5
Максимальное значение сумматора (м3)	99999,999
Рабочий диапазон температур (°С)	-40...+55
Диапазон температур приведения рабочего объёма газа к стандартному с заданной погрешностью (°С)	-30...+55
Средний срок службы, не менее (лет)	25
Масса (кг), не более	2
Габаритные и присоединительные размеры (мм), не более:
длина (профиль), не более	165
Ширина (фас), не более	195
высота, не более	220
расстояние между патрубками	110
резьба патрубков, дюйм	G 1 1/4"

Документация

Свидетельство СИ
Сертификат соответствия
Паспорт

Общее описание

Образцы данного счетчика прошли сертификацию вместе со счетчиками газа «Вектор» с механическим отсчетным устройством и на них распространяется действие сертификата утверждения типа RU.C.29.001.A, №27268, о чем говорится в описании типа к данному сертификату.

Назначение: Бытовые диафрагменные счетчики газа Вектор предназначены для измерения потребления природного газа, газообразных пропана, бутана или их смесей и других неагрессивных газов. Счетчики могут применяться как средство коммерческого учета газа в коммунально-бытовом секторе, а также в различных технологических процессах.

Счетчики газа, оснащенные термокорректором электронного типа, пригодны для использования в коммунальном хозяйстве – путем включения в общую систему централизованного учета газа. Для этого электронный корректор опционально может дополняться, с целью коммутации с ПК или модемом, интерфейсом RS-232 , а также число-импульсным (телеметрическим) выходом. Связь с центральным устройством может осуществляться по каналам GPRS, GSM, телефонной линии.

Достоинства

• Способность учитывать избыток внутритрубного давления газа (Ри) при расчете стандартного объема. Среднее давление в сети бытового газа 2 кПа (200 мм водного столба). 1 кПа дает минус 1% погрешности, если не учитывать избыточное давление при расчете скорректированного объема. То есть, при Ри=2 кПа потери газа составляют 2% для счетчиков с механической термокомпенсацией;
• Возможность устанавливать параметры в зависимости от давления газа и условий местности;
• Возможность производить коррекцию объема газа в широком диапазоне рабочих температур. Расширенный диапазон температур рабочей среды, при котором производиться коррекция объема газа по температуре - -30..+55 С (подтвержденный тест) и -40..+55 С (возможное расширение);
• Минимальную дополнительную погрешность во всем диапазоне температур рабочей среды, составляющую лишь ±0,015% на 1 С;
• Наличие коммуникационных интерфейсов и архивов.

Счётчик газа объёмный диафрагменный «Вектор-Т» изготовлен по ТУ 4213-005-94633680-2006 и соответствует российским и международным метрологическим требованиям для измерительных приборов и методов метрологического контроля. Счётчик предназначен для учёта потребляемого углеводородного газообразного топлива. Счетчик имеет электронное отсчетное устройство с функцией коррекции объема газа по температуре. На корпус счётчика нанесено специальное покрытие, защищающее его от воздействия окружающей среды.

Жидкокристаллический 9-разрядный (00000,0000 м3) индикатор (ЖКИ) электронного отсчетного устройства с функцией коррекции объема газа по температуре обеспечивает индикацию скорректированного (стандартного) объема газа в диапазоне температур газа.

В структуре условного обозначения счетчика с электронной коррекцией ставится буква Т в конце обозначения (см. раздел 10 паспорта на счетчик газа «Вектор»).

Счетчики газа Вектор G4t встроенные архивы

• суточный – 61 день;
• месячный – 15 месяцев;
• годовой – 15 лет;
• архив событий;
• архив нештатных ситуаций.

Доступ к архивам может производиться с помощью коммутационной платы через интерфейс RS232 или через оптопорт (устанавливается дополнительно по заказу).

Счетчики, оборудованные электронным корректором, могут включаться в единую систему централизованного учета расхода и потребления в системе коммунального хозяйства. Для этих целей в корректор опционно (по заказу) могут быть установлены:

• телеметрический (число-импульсный) выход;
• интерфейс RS-232 для подключения к компьютеру или модему (телефонная линия, GSM, GPRS).

Значения избыточного давления газа (Pи), барометрического давления (Pб), абсолютной температуры и коэффициента сжимаемости (К) заносят в электронный счетный механизм при выпуске из производства. Если иное не оговорено заказчиком, то стандартными значениями, вводимыми при выпуске из производства, являются следующие:

Pи = 0,002 МПа (2 KPa)
Pб = 0,101325 МПа
Tс = 293,15 К (20 С)
K = 1

Настроечные параметры Ри и Рб могут быть изменены газовым хозяйством, эксплуатирующим приборы, в соответствии с конкретными условиями местности и давления в сети. Изменение параметров производиться с помощью коммутационной платы и программного обеспечения, которые поставляются по заявкам эксплуатирующих организаций.

Счётный механизм с корректором посредством жидкокристаллического 8-разрядного (00000,0000 м3) дисплея в режиме эксплуатации обеспечивает индикацию текущих значений стандартного (скорректированного) объема газа.

Ресурсы, сроки службы

Межповерочный интервал - 10 лет
Средний срок службы не менее 25 лет
Гарантийный срок эксплуатации - 2 года

Ресурс литиевой батареи – 10 лет.

Структура условного обозначения счетчика
