Система автоматического контроля загазованности САКЗ-МК-1 Ду32 (природный газ)
Производитель: Саратов
Технические характеристики
| Наименование параметра или характеристики | Значение |
| Параметры питающей сети | |
| напряжение переменного тока, В |
220+22 -33 |
| частота, Гц | 50±1 |
| Потребляемая мощность, ВА, не более | |
| CЗ-1 | 10 |
| СЗ-2 | 10 |
| БСУ | 10 |
| БСУ-К | 10 |
| Концентрация природного газа, вызывающая срабатывание сигнализатора, и предел допускаемой основной абсолютной погрешности, % НКПР | |
| СЗ-1-1 | 10±5 |
| CЗ-1-2, порог 1 | 10±5 |
| CЗ-1-2, порог 2 | 20±5 |
| Концентрация оксида углерода (СО), вызывающая срабатывание сигнализатора СЗ-2-2, и предел допускаемой абсолютной погрешности, мг/м3 | |
| порог 1 | 20±5 |
| порог 2 | 100±25 |
| Время прогрева системы, мин, не более | |
| по природному газу | 3 |
| по моноксиду углерода | 60 |
| Время срабатывания системы, с, не более | |
| при достижении 1,6 | |
| при достижении 1,6 | |
| при поступлении сигнала от внешних датчиков | 1 |
| Время перекрытия газового трубопровода клапаном при отключении напряжения питания, с | |
| САКЗ-МК-1 | 1...5 |
| САКЗ-МК-2, САКЗ-МК-3 | не более 1 |
| Параметры сигнала, подаваемого на клапан КЗГЭМ для его закрытия | |
| амплитуда импульса, В | 30...42 |
| длительность импульса, мс | 20...30 |
| максимальная частота следования импульсов, Гц | 1 |
| Параметры сигнала БСУ, БСУ-К для управления исполнительным устройством | |
| напряжение переменного тока, В |
220+22 -33 |
| частота, Гц | 50±1 |
| максимальный ток нагрузки, А, не менее | 1,5 |
| Напряжение, подаваемое на внешние контактные датчики блоком БСУ-К, В | 12±0,5 |
| Длина соединительных кабелей, м, не более | |
| между двумя сигнализаторами, сигнализатором и БСУ | 15 |
| между БСУ (СЗ-1-1Г, СЗ-1-2Г, БСУ-К) и КЗГЭМ | 10 |
| между БСУ-К и ПД | 500 |
| Габаритные размеры блоков, мм, не более | |
| CЗ-1, СЗ-2, БСУ | 200×125×60 |
| БСУ-К | 255×174×75 |
| ПДС, ПД | 145×110×35 |
| Масса блоков, кг, не более | |
| CЗ-1, СЗ-2, БСУ | 0,6 |
| БСУ-К | 1,0 |
| ПДС, ПД | 0,2 |
| Время автоматической работы без технического обслуживания с применением внешних средств и без вмешательства оператора, ч, не менее | |
| САКЗ-МК-1 | 8760 |
| САКЗ-МК-2, САКЗ-МК-3 | 720 |
| Средняя наработка на отказ, ч, не менее | 30000 |
| Средний срок службы системы в рабочих условиях (при условии замены датчика угарного газа, выработавшего свой ресурс, для систем, содержащих в своем составе СЗ-2-2), лет, не менее | 10 |

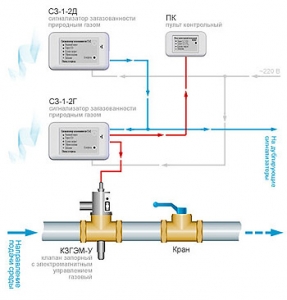

Система автоматического контроля загазованности САКЗ-МК-1 предназначена для:
- контроля содержания природного газа в воздухе коммунально-бытовых, жилых помещений, котельных различной мощности, работающих на природном газе и других зданиях;
- выдачи световой и звуковой сигнализации в случае возникновения в контролируемом помещении концентраций газа, соответствующих сигнальным уровням «Порог» или «1 Порог» и «2 Порог»;
- перекрытия трубопровода подачи газа клапаном запорным газовым с электромагнитным приводом, унифицированным КЗЭУГ, КЗГЭМ-У при аварийной ситуации.
Для охвата больших площадей помещения в данной системе имеется возможность неограниченного подключения дополнительных сигнализаторов СЗ-1. Подключение дополнительных сигнализаторов происходит через кабель, длина которого не должна превышать 50 м. Подключение сигнализаторов к пульту контроля ПК происходит через кабель, длина которого не должна превышать 500 м.
САКЗ-МК-1 выполнена в соответствии с ТУ 4215-004-96941919-2007.
САКЗ-МК-1 состоит из сигнализатора СЗ-1 и клапана КЗЭУГ (КЗГЭМ-У) (диаметр от 15 мм до 150 мм), в комплект входит соединительный кабель 10 м с распаянными разъемами.
